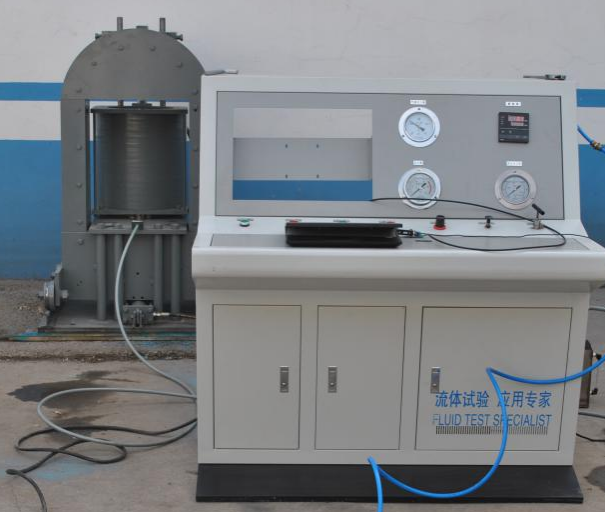

標題:PU氣管水壓爆破設備
一、產品介紹:
PU氣管水壓爆破設備是采用液壓油脂,礦物油,乳化油,清水等液壓等純凈的液體為增壓介質,通過思明特增壓泵產生高壓動力源,實現對PU氣管,塑料管的液壓壓力檢測,采用計算機實現操作的自動化的控制和數據自動化采集,可對測試整個過程實現壓力的輸出和記錄,內置專利軟件數據庫,軟件免安裝,綠色運行,通過485通訊,內置高速采集模塊,可儲存和記錄歷史測試數據,形成歷史測試數據等功能。
二、PU氣管水壓爆破設備技術參數:
最大壓力:10MPa
壓力單位:0.01Mpa
介質:0.01Mpa
增壓速率:可控可調
控制精度±2%
采集精度:0.5%fs
溫度范圍:室溫,常溫,高溫,
增壓方式:思明特柱塞高壓泵
軟件:思明特專利數據統計軟件
輔助裝置:液體壓力試驗裝置
輔助裝置:PU塑料管專用高壓強度爆破防護箱體
三、PU氣管水壓爆破設備型號選擇
名稱 |
型號 |
壓力范圍 |
控制方式 |
適用領域 |
液體壓力試驗機 |
SUPC_GSYXT_10 |
10mpa可調 |
計算機自動*手動 |
液壓測試領域,爆破領域,產品靜液壓測試。 |
液體壓力試驗機 |
SUPC_GSYXT_100 |
100Mpa可調 |
計算機自動*手動 |
液壓測試領域,爆破領域,產品靜液壓測試。 |
液體壓力試驗機 |
SUPC_GSYXT_280 |
280Mpa |
計算機自動*手動 |
液壓測試領域,爆破領域,產品靜液壓測試。 |
一、應用范圍:
濟南思明特壓力容器安全閥檢測-安全閥測試平臺-在線試驗臺-測試系統主要用于各種安全閥的壓力試驗。廣泛應用于閥門生產工廠、工程質量檢測站、建筑公司、產品質量檢驗所、科研院校等各種閥門的生產檢驗、開發研究等領域。參考標準 GB/T1 3927 -92《通用閥門壓力試驗》,ZBJl6006-90《閥門的試驗與檢測》CJ/T3055-95《燃?xì)忾y門的試驗與檢驗》,GB12242-89 《安全閥性能試驗方法》等。
二、控制方式
壓力容器安全閥檢測-安全閥測試平臺-在線試驗臺-測試系統分手動控制、電腦控制兩種。電腦控制系統由微機與可編成PLC控制器上下兩級控制系統組成,控制原理先進,采用獨立的控制單元,真正實現了模塊化控制。能夠精q控制壓力的精度,保壓效果好,實時自動補壓。多路多工位,各路試驗可同時進行互不影響。實驗數據和圖形自動記錄并保存在計算機中。手動控制,plc控制及計算機控制方式可以任意選擇。
三、壓力容器安全閥檢測-安全閥測試平臺-在線試驗臺-測試系統特點
1、配備思明特氣體驅動氣體自動增壓泵,可輕松實現輸出壓力任意可調、可控。
2、技術先進,結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件,無任何焊接連接,方便拆卸,安全系數高,壽命長、便于維護。
4、電腦控制系統帶數據采集軟件,可自動采集數據,打印報告,顯示壓力曲線。
四、技術參數
1、驅動氣壓范圍:0.1-0.69 Mpa;且輸出壓力和驅動氣壓成正比。
2、最大耗氣量:1m3/min
3、壓力測試范圍:0—30Mpa,根據客戶實際需求,選擇相對應的壓力。
4、工作介質:水、空氣、氮?dú)狻?/span>
5、可根據客戶需求選擇配置便攜式自動記錄儀。
五、型號選擇
產品名稱 |
||
產品型號 |
SUP_STXT_7,SUP_STXT_21,SUP_STXT_40,SUP_STXT_58,SUP_STXT_70 SUP_STXT_120,SUP_STXT_160,SUP_STXT_220,SUP_STXT_300 |
|
基本原理 |
根據閥門的不同壓力,高壓泵產生高壓液體,經過壓力控制系統,由高壓軟管輸送給試樣中,進行閥門的長時間靜液壓試驗和爆破。 |
|
性能參數 |
試驗壓力 |
0~30MPa(壓力可選) |
控壓精度 |
試驗壓力值上限的 2%,下限的-1% |
|
壓力值分辨率 |
0.1MPa |
|
壓力傳感器 |
試驗壓力采樣頻率0.5秒 |
|
試驗介質 |
水、空氣、氮?dú)?/span> |
|
壓力控制方式 |
氣壓驅動或液壓驅動 |
|
操作方式 |
手動控制 ,電腦控制 |
|
試樣數量 |
1路控制試驗壓力和試驗時間 (路數可選) |
|
控溫精度 |
平均差±1℃,最大偏差±2℃ |
|
試樣安裝方式 |
手動或自動夾緊 |
|
結構組成 |
動力系統,循環系統,壓力控制系統,工件安裝裝置,手動控制 ,電腦控制 |
|
適用范圍 |
安全閥 |
濟南思明特安全閥校驗臺適用于直接載荷式和先導式安全閥的整定壓力、回座壓力和密封性等性能測試。安全閥校驗臺主要由氣源部分、控制系統、增壓系統、校驗平臺等四部分組成,壓封原件及重要配件采用進口產品,校驗過程密封性能好,清潔無污染,噪音低,操作簡單,測量范圍廣,增壓速度快,具有良好的控制和操作性。滿足標準GB/T1 3927—92和ZBJl6006—90管路系統采用非焊接式連接。測試流體系統和驅動流體系統分離、方便試驗壓力控制和測試介質多樣化。有兩種不同控制方式可供選擇:手動控制、計算機控制。采用高速采樣卡采樣試驗數據。
